GTC40-360无料延时停车传感器，电压，开车信号

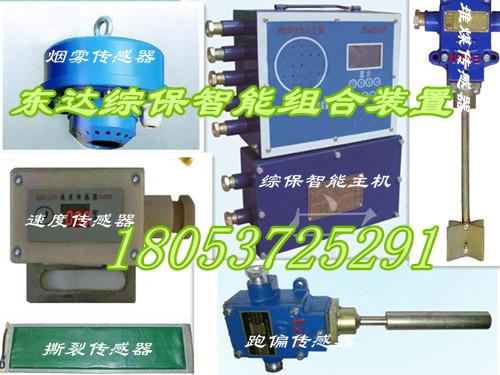

GTC40-360无料延时停车传感器是KHP197煤矿用带式输送机保护装置的配套产品。适用于煤矿井下,作为KHP197-Z矿用带式输送机综合保护装置主机自动开车、停车传感之用。
有煤时，煤不断触及GTC40-360型无料延时停车传感器导杆，开关与+12V电源接通，N1B为高电位，N1导通。
GTC40-360无料延时停车传感器U1输入端为高电位，输出端为低电位；U1B输入为低电位，输出高电位，通过D6输出开车信号。
GTC40-360型无料延时停车传感器“开停”端接KHP197-Z矿用带式输送机综合保护装置主机“开停”端，GTC40-360无料延时停车传感器主机发出“X号皮带、将要起车注意安全”的起车预警信号， 经8±2s延时后，皮带机（链板机）开始运转。
前部皮带维持给煤，GTC40-360型无料延时停车传感器“开停”端维持高电位， 主机连续运转。 无煤时，GTC40-360型无料延时停车传感器开关不再接通+12V电源，N1三极管截止，电容C1端电位通过R2~R5放电，“开停”端延时输出低电位而停车。
调整GTC40-360型无料延时停车传感器拨码开关1~4挡，可使时间在40s~360s内延时停车时间。
GTC40-360无料延时停车传感器型号含义
-
G:传感器
-
T:用途：无煤延时停车
-
C:工作原理：磁电原理
-
40-360:主参数：停车时可调时间，单位：s（可调）
GTC40-360无料延时停车传感器防爆型式
-
磁电式
-
输出方式:高低电平
-
矿用本质安全型，标志ExibI。
-
外形尺寸：150mm×62mm×45mm；质量：0.8kg。
GTC40-360无料延时停车传感器工作原理
有煤时，煤不断触及GTC40-360型无料延时停车传感器导杆，开关与+12V电源接通，N1B为高电位，N1导通。U1输入端为高电位，输出端为低电位；U1B输入为低电位，输出高电位，通过D6输出开车信号。
此传感器“开停”端接 KHP197-Z煤矿用带式输送机保护装置主机“开停”端，主机发出“X号皮带、将要起车注意安全”的起车预警信号， 经8±2s延时后，皮带机（链板机）开始运转。前部皮带维持给煤，本传感器“开停”端维持高电位， 主机连续运转。
无煤时，开关不再接通+12V电源，N1三极管截止，电容C1端电位通过R2~R5放电，“开停”端延时输出低电位而停车。调整拨码开关1~4挡，可使时间在40s~360s内延时停车时间。
GTC40-360型无料延时停车传感器环境条件环境温度： -5～+40℃；
相对湿度：不大于95%（+25℃）；
大气压力：80～106kPa；
GTC40-360型无料延时停车传感器适用于矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
最大电缆长度1000m，分布电感≤1mH/km；分布电容≤0.1μf/km。
高湿：+60℃；
低温：-40℃；
平均相对湿度：95%（+25℃）；
振动：加速度50m/s2；
冲击：峰值加速度500m/s2。
当有物体触及GTC40-360型无料延时停车传感器导杆时传感器输出高电平，当有物体触及传感器导杆时，传感器经延时输出低电平。
输出低电平信号延时时间：40s-360s可调
GTC40-360无料延时停车传感器延时时间误差：延时时间与设定时间误差不超过±10％
GTC40-360型无料延时停车传感器本安参数：Ui：DC12V。Ii：10mA。
GTC40-360型无料延时停车传感器工作电压：+12V； 工作电流：≤10mA；
GTC40-360无料延时停车传感器起车延时时间：8±2s；停车延时时间：40~360s可调。
参照KHP197-Z矿用带式输送机综合保护装置主机使用说明书，将GTC40-360传感器上盖打开，分别将“+12V”、“开停”和“接地”三个端子分别与KHP197-Z矿用带式输送机综合保护装置主机本安腔体内的“+12V”、“开停”和“接地”三个端子对应连接。并将控制盒放回原来出厂调试好的位置上（参考标记）。
将GTC40-360传感器垂直悬挂在给煤口附近，使煤流能触及的地方。晃动传感器，KHP197-Z矿用带式输送机综合保护装置主机应发出“X号皮带。将要起车注意安全”的预警信号，延时8±2s后起车。
将传感器垂直悬挂并静止置放约40s ~360s，开停端应输出低电位，实现延时停车。
将KHP197-Z矿用带式输送机综合保护装置主机设定在手动状态下，靠开车传感器可实现有煤开车，无煤停车。
